Как сделать наручники

Наручники - полная уверенность в том,

что найдешь свою девушку там, где оставил!



        Анализируя логи сайта, я выяснил, что часть людей приходит сюда именно по запросам «сделать наручники» и им подобным. Это и побудило написать данную статью. Но прежде я должен заметить, что сейчас в принципе купить наручники не проблема. Это намного проще и удобнее, чем сделать их. И наши, и иностранные можно купить, потратив совсем не так много денег, как может казаться. Наши стоят от 500 рублей. Импортные от 1000 рублей (имеются ввиду настоящие, а не то, что предлагают сексшопы) Поэтому подумайте, прежде чем браться за эту весьма сложную, трудную, грязную и нудную работу - может лучше купить наручники!?

Тем более качество ваших первых наручников будет явно уступать тем, что предлагают магазины. А вот если вы хотите кандалы, то тут дело обстоит сложнее. Цены на них начинаются от 10000 рублей в России. Если знаете места, где дешевле – пишите, самому интересно. Кстати некоторые зарубежные аналоги стоят дешевле! Т.к. у них дело поставлено на поток. А у нас штучное производство.

Из чего состоят наручники:

Рис. 1 - Состав наручников

1) Корпус замка, переходящий в нижнюю дужку, 2) Верхняя дужка и зубчатый сектор, 3) Цепь, 4) Ключ,  5) Фиксатор, 6) Заклепки, 7) Серьга .

Перед тем, как взяться за инструмент посмотрите также, как делают наручники в промышленных условиях как делают наручники. Собственно вы можете повторить весь процесс, используя подручные инструменты, он не такой уж и сложный.

Итак, для изготовления наручников вам понадобится материал, инструмент и оборудование.

    Материал: Лист металла. Лучше 2 листа. Один толщиной 3 мм для верхней дуги и храпового механизма. Другой толщиной 2 мм для нижних дуг и корпуса замка. Можно использовать один лист толщиной 2 мм или 3 мм. Можно и толще. Но в первом случае они будут сильно врезаться в руки, а в последующих, с увеличением толщины, вам будет трудней обрабатывать металл. Металл лучше брать нержавеющий – красивее смотрится. Но его твердость выше и его трудней обрабатывать, чем обычную сталь. Настоящие наручники изготавливают из обычной стали, а затем никелируют или воронят или из нержавеющей стали. Также понадобятся: пружина для храпового механизма замка (подойдет от обычной автоматической ручки или ее можно сделать из пружины будильника или дискового телефона – это зависит от компоновки деталей храпового механизма), 14 заклепок (или винтов) для скрепления  заготовок между собой. Отрезок цепи той длины, которая вам нужна. Стандарт для наручников – 2 звена, но для сексуальных игр более подходит длинная цепь (большой выбор цепей вы найдете в любом зоомагазине). Мелкозвенные цепи, кстати, смотрятся интересней. Несколько листов бумаги для шаблонов.

          Инструменты:  Чем больший выбор у вас, тем лучше. В идеале хорошо бы иметь под рукой слесарную мастерскую. Обязательно понадобятся  молоток тяжелый (600 гр), пассатижи, зубило, сверла, керн, чертилка по металлу, набор сверл, линейка, набор различных напильников,  ножовка по металлу, ножницы, ручка, циркуль.

          Оборудование: Тиски, дрель (лучше сверлильный станок), паяльник (лучше автоген, а еще лучше аргоно-дуговая сварка)

         Мы специально не приводим никаких размеров и не рекомендуем форму браслетов,. ибо вы сами должны выбрать для себя то, что считаете оптимальным.

       Итак, нарисуйте на бумаге тот браслет, который вы считаете нужным. В сети вы можете найти очень много различных наручников – выбирайте. Сначала рисуем нижнюю дужку с коробкой замка. Затем ставим ножку циркуля в место крепления верхней и нижней дужек и проводим дугу, с таким расчетом, чтобы зубцы вашего будущего зубчатого сектора верхней дужки при нахождении в механизме замка отстояли на равное расстояние от места крепления верхней и нижней дужек. Дуга с зубчатым сектором составляет угол примерно в 80 градусов. Остальная форма верхней дужки – на ваше усмотрение, но лучше сохранять плавность линий. Нарисуйте неглубокие зубчики на секторе.

       Теперь прикиньте конструкцию замка и расположение его элементов. Замок наручников представляет собой храповый механизм, который обеспечивает ход зубчатого сектора только в одном направлении. А также фиксацию в заданном положении с помощью фиксатора. Посмотрите на приложенные фотографии. На них вы увидите детали замка. Мы приводим две самых распространенных компоновки с плоской (рис. 2) и круглой (рис. 3) пружинами.  Выполните эскиз замка, основываясь на том, что видите. Впишите замок в корпус наручника. А затем сделайте копию рисунка замка на отдельном участке листа.

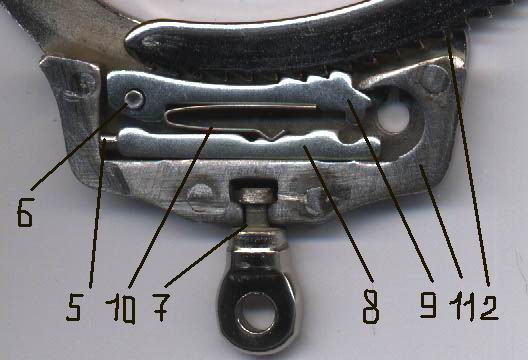

Рис. 2 - Устройство замка наручников.

2) Зубчатый сектор 5) Фиксатор, на который мы воздействуем снаружи 6) Одна из заклепок, крепящая защелку храпового механизма, 7) Серьга, 8) Внутренняя часть фиксатора, 9) Защелка с зубчиками, 10) Плоская пружина, 11) Вкладыш, служит торцевой  стенкой корпуса и во многом определяет расположение элементов замка.

Рис. 3 - Устройство замка наручников

12) Круглая пружина, 13) Антиотжимная проточка.

Еще лучше устройство и работу механизма наручников вы можете понять из видео



       Ну вот, мы сделали эскиз ваших наручников. Теперь вырежьте все нарисованные детали и сложите их вместе снова. Проверьте, насколько хорошо они подогнаны, сложив их вместе. Хорошо? Также как на рисунках? Тогда можно приступать к работе с металлом, в противном случае сделайте все заново, ибо работать с бумагой много легче.

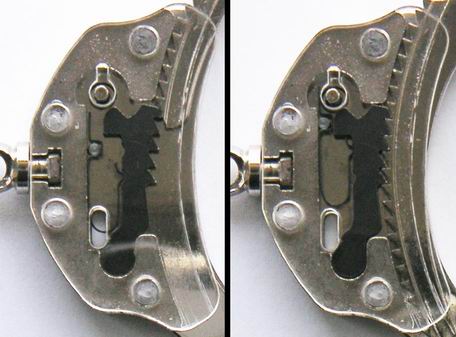

Рис. 4 - Устройство замка наручников

       Обратите внимание на рис. 4. Возьмите его за образец того, что вы сейчас пытаетесь собрать из ваших бумажных эскизов. Смотрите, как идеально подогнаны друг к другу зубчатый сектор и зубчики защелки. У вас должно получится то же самое. Иначе наручники будут заедать, также не исключено заклинивание. При разработке эскизов не забудьте про элемент 11. Помните, что это не продолжение корпуса наручников, а отдельная деталь!

       Вот мы берем металлический лист и делаем его разметку. Кладем наши бумажные заготовки и аккуратно обводим чертилкой. Теперь нам предстоит наиболее сложная и муторная работа – вырезать заготовки из металла. Ножницы по металлу вам не помогут, даже 2 мм им не осилить. Если они у вас не гидравлические конечно. В заводских условиях детали наручников штампуют, но нам, конечно, такое оборудование взять негде, да еще нужно делать матрицу и пуансон. Поэтому можно

1) Выбивать заготовку по контуру зубилом – самая тяжелая работа. Запаситесь наушниками.

2)   Можно воспользоваться сверлильным станком и высверлить заготовки наручиков по контуру, но затем нужно долго обрабатывать их напильником

3)   Некоторые ровные участки удобно выпилить ножовкой по металлу

4) Самый лучший способ – вырезать заготовки аргодуговой сваркой, но это уже экзотика. Хотя вы можете обратиться в любой автосервис, если это вас не смутит. Зато получите заготовки фактически готовые к соединению.

        Подработайте сделанные заготовки напильником для гладкости. Неровности и заусенцы будут очень мешать человеку, на которого вы их наденете. Зажмите верхние дужки в тиски и выпилите напильником зубчики. Зажмите в тиски заготовку для замка и также выпилите зубчики на ней. Наметьте керном отверстия в заготовках в местах соединения заклепками. Классическая схема расположения  заклепок видна на рисунках. Просверлите их сверлом диаметром равным диаметру заклепок или чуть большим. Возьмите сверло диаметром в 1,5 раза большим и произведите зенковку отверстий, чтобы заклепки находились заподлицо с металлом. Хотя часто можно встретить и выступающие заклепки. В общем, это дело вкуса.

Рис. 5 - Еще один вариант компоновки деталей замка

      Ключ 4 не обязательно делать фигурным с отверстием в торце. Можно сделать и плоским, просто вырубив его из металла.

     Элемент наручников 13 - антиотжимная проточка также сделан с помощью штамповки. Мне кажется в домашних условиях повторить его будет невозможно. Но в принципе ее роль весьма условна. Встречаются профессиональные модели, которые лишены данного элемента.

         Одна из проблем – изготовление серьги 7 для крепления цепи. Честно говоря, ее довольно трудно сделать дома, но можно. Она делается из целого куска металла, в котором просверливается отверстие и вытачивается паз по контуру. Такая конструкция не позволяет разорвать цепь, применив к ней большое усилие на скручивание. Но в принципе для упрощения работы, можно обойтись и простой фиксацией конца цепи еще одной заклепкой. Девушка все равно не сможет порвать, да и захочет ли?…

       Возьмите нужный кусок цепи. Разогните крайние звенья и вставьте их в серьги. Заварите звенья. Можно и запаять.

       Соберите конструкцию воедино. Для начала можно использовать винты, чтобы испытать работу механизма, а потом, разобрав конструкцию, что-то подправить. Все работает хорошо? Тогда смело клепайте или свинчивайте шурупами! Что получается у ваших коллег, вы можете увидеть на странице самодельные наручники

         Ну вот, вы держите в руках отличный образец вашей технической мысли. И я надеюсь, вы найдете ему достойное применение! Удачи! В следующий раз попробуем поговорить о том, как сделать наручники типа "Darby"
